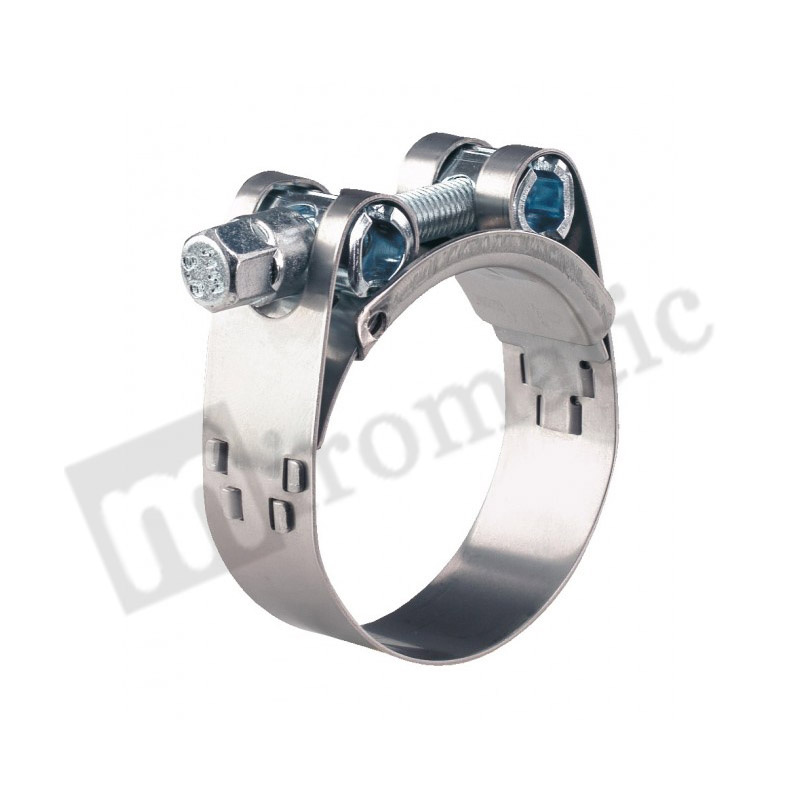

OBEJMA GBS M



Opis


Obejmy zaciskowe z zamknięciem przegubowym GBS są szczególnie przydatne do mocowania przewodów elastycznych, z twardej gumy, zbrojonych tworzywem lub stalą, pracujących w instalacjach próżniowych lub ciśnieniowych. Obejmy wykonane są z taśmy o szerokościach 18, 20, 25, 30 mm jako jedno- lub wieloczęściowe. Taśma obejm posiada odgięte ku górze brzegi, co zapobiega uszkodzeniu powierzchni mocowanego przewodu przy napinaniu i dalszej pracy obejmy.

GBS M - jest najnowszą wersją obejm GBS. Obejmy tego typu różnią się technicznie w znaczny sposób od dotychczas produkowanych obejm GBS i GBS N. Obejmy GBS M są wykonywane z taśmy, która łączona jest nie po przez zgrzewanie, lecz nitowanie tzn: przy pomocy specjalnie uformowanych wąsów wsuwanych w otwory, a następnie mechanicznie zaciskane. Druga różnica polega na odwrotnym niż w GBS N wywinięciu luźnych końców taśmy. W obejmach GBS M końce taśmy są wywinięte do środka, przez co w trakcie zakręcania obejmy na montowanym przewodzie dodatkowo wzmacniana jest siła zacisku.



Obejmy GBS M skręcane są śrubą z łbem sześciokątnym kutym łącznie z tulejką dystansową.

Obejmy jednoczęściowe Zakres stosowania Szerokość taśmy Grubość taśmy śruba Statyczny moment dokręcający
mm mm W1 W2, W4, W5 Nm
OBEJMA GBS M 18/18 17-19 18 0,8 0,6 M6 8
OBEJMA GBS M 20/18 19-21
OBEJMA GBS M 22/18 21-23
OBEJMA GBS M 24/18 23-25
OBEJMA GBS M 26/18 25-27
OBEJMA GBS M 28/18 27-29
OBEJMA GBS M 30/18 29-31
OBEJMA GBS M 33/18 31-33
OBEJMA GBS M 36/18 34-37
OBEJMA GBS M 39/18 37-40
OBEJMA GBS M 42/18 40-43
OBEJMA GBS M 45/20 43-47 20 1 0,8 M7 10
OBEJMA GBS M 49/20 47-51
OBEJMA GBS M 53/20 51-55
OBEJMA GBS M 57/20 55-59
OBEJMA GBS M 61/20 59-63
OBEJMA GBS M 66/20 63-68
OBEJMA GBS M 71/25 68-73 25 1 1 M8 20
OBEJMA GBS M 76/25 73-79
OBEJMA GBS M 82/25 79-85
OBEJMA GBS M 88/25 85-91
OBEJMA GBS M 94/25 91-97
OBEJMA GBS M 101/25 97-104
OBEJMA GBS M 108/25 104-112
OBEJMA GBS M 117/25 112-121
OBEJMA GBS M 126/25 121-130
OBEJMA GBS M 135/30 130-140 30 1,25 1 M10 25
OBEJMA GBS M 145/30 140-150
OBEJMA GBS M 156/30 150-162
OBEJMA GBS M 168/30 162-174
OBEJMA GBS M 181/30 174-187
OBEJMA GBS M 194/30 187-200
OBEJMA GBS M 207/30 200-213
OBEJMA GBS M 220/30 213-226
OBEJMA GBS M 233/30 226-239
OBEJMA GBS M 246/30 239-252
